Puentes españoles singulares

Publicado por

“Lo más difícil de aprender en la vida es qué puente hay que cruzar y qué puente hay que quemar”.
Bertrand Russell (1872-1970), Premio Nobel de Literatura

Para algunos, el grado de civilización de un pueblo se mide por su consumo de jabón, ya sea fabricado a partir de grasa humana o no; para otros, son los puentes quienes determinan el mismo, porque unen sus poblaciones facilitando el comercio y las relaciones humanas, son una muestra de sus conocimientos tecnológicos y científicos y, además, expresan su componente artística. Aunque ahora estemos acomplejados y cualquier comentario sobre nuestra capacidad esté acompañado de una coletilla cínica o indignada, España es desde hace tiempo una potencia mundial en diseño y cálculo de puentes, más allá de la inefable supervedette de la arquitectura de origen valenciano y facturas suizas. Y es que, como dijimos en otra ocasión, parece que los puentes que hay en nuestro país si no son de Santiago Calatrava o son romanos, se meten directamente al saco denominado Otros. Pues dentro de ese Otros se encuentran hitos de la obra civil nacional (e incluso mundial), que merecen ser reconocidos. Hagamos un repaso por varias de estas estructuras, algunas más vistosas o polémicas que otras, pero todas excepcionales.

Puente Ingeniero Carlos Fernández Casado

Autor: Javier Manterola (Carlos Fernández Casado, S.L.)

Año puesta en servicio: 1983

Ubicación: Embalse de Barrios de Luna (León)

Característica singular: récord del mundo de luz en puente atirantado.

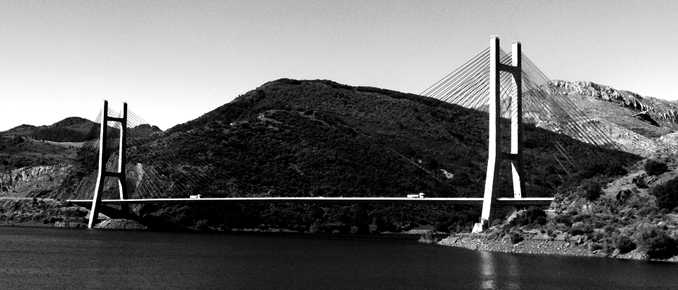

Ing Carlos Fdez Casado

Nada mejor como homenaje a uno de los grandes ingenieros que ha dado nuestro país (Carlos Fernández Casado), que dar su nombre a un puente tan excepcional como el que literalmente vuela sobre el embalse de Barrios de Luna. Hubo un día en que los récords de luz en grandes puentes no se batían en China o en Japón, sino en España. Sus 440 metros de luz en el vano central fueron récord del mundo absoluto durante años, lo que es aún más destacable por ser el tablero de hormigón pretensado, en lugar de metálico. Además, condicionantes del entorno obligaron a que los vanos laterales fueran solo de 66 metros, insuficientes para compensar el atirantamiento del vano principal; por este motivo, su diseño cuenta con dos estribos que hacen las veces de contrapeso. El funcionamiento estructural se intuye al observan los diferentes elementos que componen el puente: las torres, rotundas, se elevan 100 metros por encima del embalse y destacan frente al tablero, de unos 2.50 metros de espesor que comparado con los 440 metros de luz apenas parece una lámina, que es soportado por sendos planos de tirantes. Una estructura que cumple 30 años y no tiene nada que envidiar a obras de hoy en día, tanto en dificultad como en belleza.

Puente de la Barqueta

Autores: Juan José Arenas y Marcos J. Pantaleón (Apia XXI)

Año puesta en servicio: 1988

Ubicación: Sevilla

Característica singular: El arco central se apoya en dos vértices que hacen de pórtico de entrada al puente. Un concepto copiado desde entonces infinidad de veces.

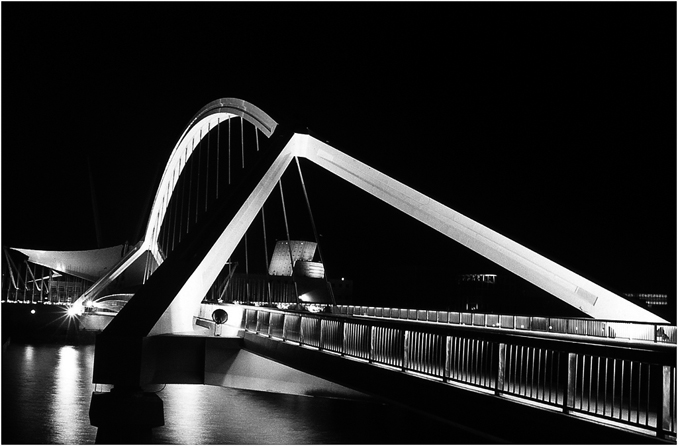

Barqueta

Para adecuar los accesos al recinto ferial de la Expo 92 así como para facilitar la circulación de los miles de visitantes que se esperaban por entonces en Sevilla, se construyeron en la capital andaluza numerosos puentes, casi todos con una acusada voluntad de convertirse en hito urbano. El más elegante de todos ellos, tanto desde el punto de vista estético como estructural, fue el Puente de la Barqueta. Sus pórticos triangulares y el plano único de tirantes dan una imagen limpieza y simplicidad, e incluso, de comprensión intuitiva del comportamiento resistente del puente; casi se puede apreciar el flujo de fuerzas: el peso del tablero sube por los tirantes, circula por el arco, se bifurca por las patas de los pórticos y llega a los cuatro puntos de apoyo, tensando el tablero como la cuerda de un arco (de los de lanzar flechas, me refiero). Apenas existen elementos superfluos, incluso los remetidos en los arcos y pórticos que le dotan de volumen y plasticidad funcionan como rigidizadores de estas secciones metálicas: la belleza como consecuencia de una estructura pura. Con sus 168 metros de luz, es el ejemplo más bello de los arcos tipo bowstring construidos hasta la fecha. En el mundo.

Su ejecución no fue convencional, ya que se construyó en una de sus márgenes y fue girado, flotando sobre el Guadalquivir, hasta su posición definitiva. Esta maniobra, por cierto, tuvo éxito al segundo intento, puesto que el día que estaba previsto realizarlo, con fuerte presencia de autoridades, se saldó con un rotundo fracaso ya que se levantó un viento inesperado que hizo imposible controlar la estructura que incluso por unos momentos fue a la deriva, aunque afortunadamente volvió a su posición inicial en lugar de estrellarse contra la tribuna de VIPs.

Puente Euskalduna

Autor: Javier Manterola (Carlos Fernández Casado, S.L.)

Año puesta en servicio: 1997

Ubicación: Bilbao

Característica singular: La marquesina de la zona peatonal tiene función resistente, resultando una sección estructural en forma de Z con una única celosía inclinada, una solución inédita.

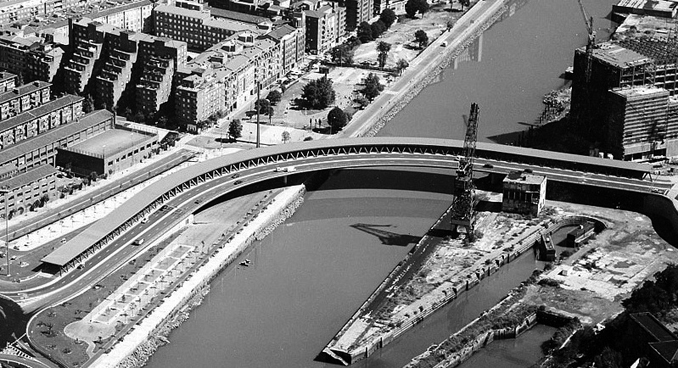

Euskalduna

Diversos condicionantes geométricos en planta (la estructura forma prácticamente 90 grados) y alzado (dejar un gálibo libre determinado sobre la ría del Nervión a la vez que existen unos 11 metros de diferencia de cota entres sus extremos) propiciaron el estudio de varias tipologías diferentes, alguna de ellas bastante compleja. Ese trazado tan complicado, que dibuja una curva de 120 m de radio, indujo la concepción de una sección transversal inédita, en forma de Z, donde el alma de la misma está formado por una celosía inclinada (que también funciona a modo de biombo entre automóviles y peatones), mientras que las alas forman la calzada (ala inferior) y la techumbre para la zona peatonal (ala superior). Así pues, una audaz solución estructural posibilita que la zona para peatones y ciclistas esté cubierta como efecto colateral; una marquesina siempre es algo que agradecer en Bilbao ya que es una ciudad en la que llueve bastante —y hay que tener cuidado de hacer cubiertas mal rematadas o poner suelos de vidrio (cof, cof)— y más cuando el puente sirve también como inmejorable mirador de la recuperada zona de Abandoibarra.

Acrecentando la sensación de asimetría presente a todos los niveles (planta, alzado y sección transversal), en la margen derecha hay un acceso mediante escaleras helicoidales alrededor de la única torre de iluminación de la estructura, de 45 metros de altura, que está totalmente integrada en la obra.

Puente móvil del Puerto de Barcelona

Autor: Juan José Arenas (Arenas & Asociados)

Año puesta en servicio: 2000

Ubicación: Barcelona

Característica singular: récord del mundo en su tipología gracias a los 109 metros de distancia entre ejes de giro.

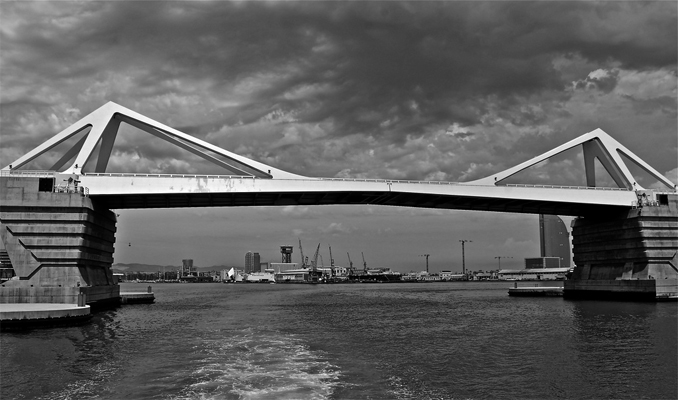

Móvil Barcelona

Un puente móvil, y sobre todo uno de estas dimensiones, cuenta con dos grandes condicionantes a la hora del diseño:

1. Ha de ser lo más ligero posible para que los motores puedan realizar las maniobras de apertura y cierre.

2. Ha de resistir la acción de fuerzas muy importantes que actúan de diferente forma, en función de la posición (abierto, cerrado o transición) en la que se encuentre el tablero.

Vamos, el diseño de una estructura de un puente móvil es casi como conseguir una merluza gorda que pese poco: muy complicado. Pero el Puente móvil del Puerto de Barcelona aparenta lo contrario, ser todo sencillez con sus líneas limpias y simétricas en las partes móviles metálicas, pero también transmite la potencia del hormigón en las pilas de apoyo, precisamente la parte de la estructura que intuitivamente sabemos que sostiene todo el puente, pero que aún así cuenta con un diseño abierto, en forma de C, que permite apreciar el giro de la estructura. Un clase magistral de mecánica y resistencia al aire libre.

Pasarela de GFRP sobre el AVE

Autor: Juan A. Sobrino (PEDELTA)

Año puesta en servicio: 2001

Ubicación: Lleida

Característica singular: primer puente en España construido con materiales compuestos reforzados con fibra de vidrio y récord del mundo de luz en este material.

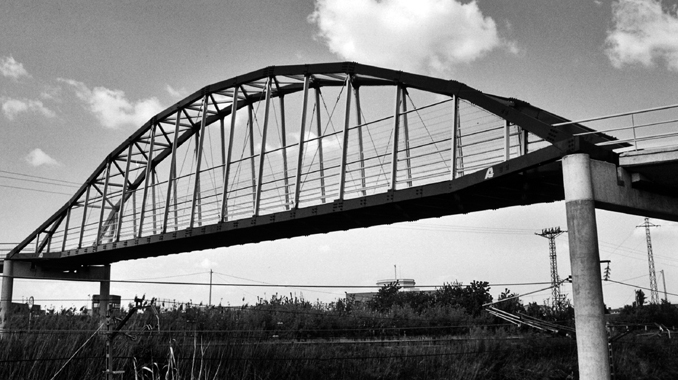

GFRP Lleida

Hoy en día, solo un porcentaje ridículo de puentes no se ejecuta en hormigón, madera o acero. El resto de materiales, ya sea por su capacidad resistente o por su elevado precio, no se tiene en cuenta aunque tienen su ámbito de aplicación, como en esta pasarela sobre la línea de alta velocidad Madrid-Barcelona. Los perfiles pultrosionados de materiales compuestos reforzados con fibra de vidrio (GFRP) tienen a su favor el mínimo mantenimiento que necesitan y su ligereza: este doble arco con tablero inferior de 38 metros de luz y tres de anchura “solo” pesa 19 toneladas. Una estructura análoga en hormigón podría pesar del orden de diez veces más. Estéticamente esta obra no llama la atención, pero frente a las soluciones habituales en estos casos (vigas prefabricadas de hormigón) vence por varios cuerpos de ventaja.

Puente del Dragón

Autor: José Luis Manzanares (Ayesa)

Año puesta en servicio: 2007

Ubicación: Alcalá de Guadaíra (Sevilla)

Característica singular: la estructura simula ser un dragón, lo que es inaudito a no ser que estés en un parque de atracciones.

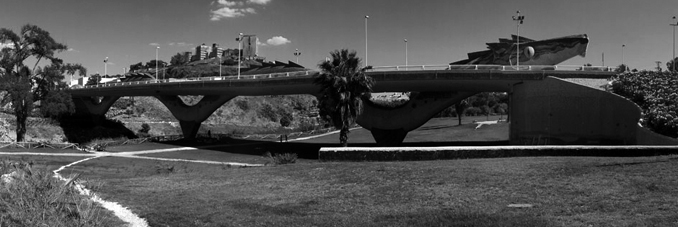

Dragón

Autoproclamado primer puente figurativo de Europa, el proyecto del llamado Puente del Dragón fue elegido por los propios vecinos de Alcalá de Guadaíra que votaron entre las distintas propuestas presentadas. Ya se sabe: la fiesta de la democracia o Hitler también ganó las elecciones. Desde el punto de vista estructural, el puente es bastante sencillo, estando compuesto de una viga continua de hormigón armado que alcanza una luz máxima de 43 metros y unos 123 de longitud total; por eso, es en la estética donde reside su singularidad. Inspirándose abiertamente en la obra de Antoni Gaudí y en los antiguos mosaicos de azulejos autóctonos que dieron origen al trencadís, se diseñó “un dragón como guardián del castillo almohade” de la localidad. El resultado, como no podía ser de otra forma debido a su arriesgado diseño, ha estado envuelto en polémica.

Puente sobre el río Galindo

Autores: Javier Manterola y Miguel Ángel Gil Ginés (Carlos Fernández Casado, SL)

Año puesta en servicio: 2007

Ubicación: Barakaldo (Bizkaia)

Característica singular: el primer puente en el mundo en arco espacial con atirantamiento de contrarresto en el borde, y primer arco superior curvo en planta y alzado.

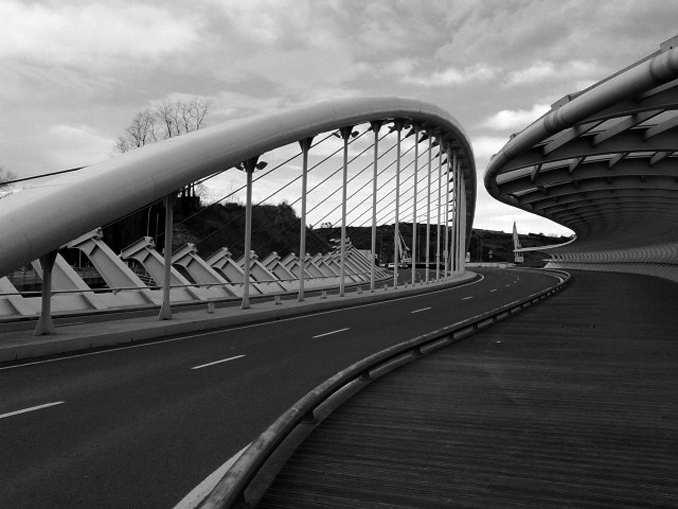

Galindo

El diseño de este puente partía con unos condicionantes cuya mayor dificultad consistía en tener que cumplirlos todos a la vez: planta curva de radio 250 m, luz mínima de 110 metros, canto inferior a dos metros y diseñar una obra emblemática en el marco de una gran regeneración urbana. El estudio de alternativas desembocó en una estructura innovadora: un arco espacial que soporta la carga del tablero y que compensa la componente horizontal con un atirantamiento transversal que transforma la componente oblicua a la directriz del arco en torsión en el tablero. Una solución compleja y complicada de entender, pero de gran potencia visual en todo caso. Un diseño cuidado con mimo hasta en los detalles, con un pavimento peatonal de madera y una marquesina sinuosa, que parece buscar el contacto con el arco, y que es el único elemento que no tiene función estructural en todo el puente.

Pabellón puente

Autora: Zaha Hadid (Zaha Hadid Architects y Ove Arup)

Año puesta en servicio: 2008

Ubicación: Zaragoza

Característica singular: además de cumplir dos funciones (ser puente y museo), esta obra es famosa por tener el pilotaje más profundo que se ha ejecutado jamás en España.

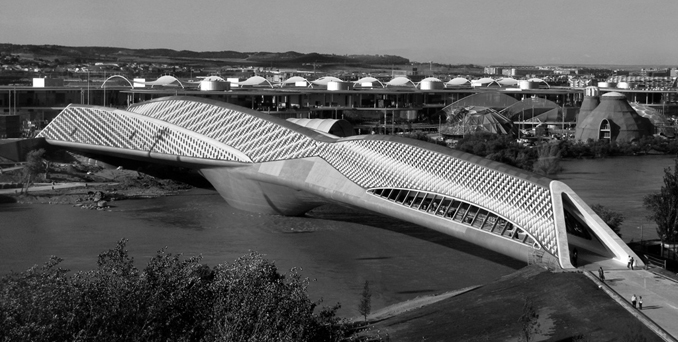

Pabellón Puente

Se dice que Hadid solo ha estado tres o cuatro veces en Zaragoza en su vida —todas ellas, tras la adjudicación del proyecto—, pero aun así ganó el concurso de la obra más representativa de la Expo del Agua de 2008. Partiendo de la idea del Ponte Vecchio de Florencia, donde en su interior se puede pasear, comprar e incluso vivir, el Pabellón Puente servía de entrada al recinto y también como centro expositivo. Con un diseño potentemente tridimensional, generado a partir de secciones romboidales que se desplazan sobre líneas curvas, su estructura fue muy compleja de calcular y construir. Su luz de 250 metros se divide en dos vanos, de 100 y 150 metros; el menor de ellos fue construido sobre cimbra en un relleno del río, mientras que el mayor se ejecutó en la orilla opuesta, teniendo que ser empujado hasta su posición definitiva (con todos los problemas estructurales y geométricos que conlleva un diseño así). La propia configuración del Pabellón Puente, con un apoyo en el lecho del río, provocó que se ejecutara un pilotaje inédito en España: más de 70 metros (como un edificio de más de 20 plantas) hubo que profundizar con la cimentación para encontrar un sustrato con suficiente capacidad portante para soportar el enorme peso de esta obra, cuyo diseño además concentraba la mayor parte de la carga en esta zona. Lamentablemente, una vez acabada la Expo, no se sabe muy bien qué utilidad dar al Pabellón Puente.

Viaducto de Montabliz

Autores: Marcos J. Pantaleón, Roberto Revilla y Patricia Olazábal (Apia XXI)

Año puesta en servicio: 2008

Ubicación: Bárcena de Pie de Concha – Pesquera (Cantabria)

Característica singular: con 145 metros, es el puente con la pila más alta de España y cuarta de Europa.

Montabliz

En la entrevista que le realizamos, Arenas nos comentaba que los puentes-récord hoy en día no los marcan los ingenieros, sino los biólogos. El diseño del Viaducto de Montabliz es un claro ejemplo. De acuerdo a las especificaciones de la Declaración de Impacto Ambiental, el valle que cruza la Autovía de la Meseta (que une Cantabria con Castilla-León) debía salvarse con la mínima afección posible… cuando la calzada circula a más de 140 metros de altura del fondo del mismo. La solución, dentro de lo clásica que parece, encierra bastantes elementos singulares: solo cuatro pilas se apoyan en el  valle con una luz máxima entre ellas de 175 metros (y una longitud total de unos 720 metros), con una ocupación en planta mínima (15×13 metros las pilas más gruesas) para afectar lo menos posible tanto en fase de construcción como en explotación. En el punto más alto respecto al valle, la rasante de la calzada está a 145 metros de altura, que es más o menos la altura que la Torre Agbar de Jean Nouvel. La obra se ejecutó mediante la técnica de avance en voladizo, de por sí compleja, pero con los grandes condicionamientos geométricos (radio en planta de 700 m, peralte de un 8% y una pendiente longitudinal del 5.57%) y meteorológicos (un viento atroz a esa altura —se hizo un estudio en túnel de viento—, nieve, lluvia, frío…) hacían plausible la materialización de la pesadilla de los jefes de obra: que los voladizos no hubiera forma de unirlos por los errores cometidos durante la construcción. Obviamente no fue así, y hoy en día podemos contemplar una obra esbelta, limpia, funcional y aparentemente sencilla, cuando su diseño y ejecución encierran gran dificultad.

Nota: los records se refieren, excepto cuando se especifica lo contrario, al momento de la puesta en servicio del puente.

(Y más puentes singulares aquí)
