Los hypars de Félix Candela (y II)

Publicado por

La arquitectura es la voluntad de la época traducida a espacio.

Ludwig Mies Van Der Rohe, arquitecto (1886-1969)

Fig. 11. Félix Candela, Supremo Facedor de Hypars, frente a un croquis de la estructura del Restaurante Los Manantiales

El Pabellón de Rayos Cósmicos que comentamos en el artículo anterior fue el pistoletazo de salida de la proyección internacional de Candela, que pasó de una cartera de clientes famélica a redactar unos 900 proyectos basados en hypars durante los 20 años de vida de Cubiertas Ala, la empresa que creó y presidió en ese periodo de tiempo. El hypar se convierte en su seña de identidad (4), personificando la sensación de volumen (tanto desde el exterior como del interior) y esbeltez característica de sus obras. En sus diseños, el concepto “cubierta” queda diluido porque en ocasiones no se sabe dónde acaba la techumbre y dónde comienza la fachada o los pilares… pero al mismo tiempo, estos rasgos tipológicos dotan a la edificación de un carácter de etéreo monolitismo, de unidad, a pesar de estar concebidas en muchas ocasiones como la repetición en cadena de un elemento simple.


Producir en cadena naves para producir en cadena

Los encargos de Cubiertas Ala consistieron, en su gran mayoría, en edificios y naves industriales en los que pudo explotar la repetición de tipologías dentro de la misma obra, sacando el máximo rendimiento a los costosos encofrados que, mediante andamiajes con husillos y ruedas, eran fácilmente reutilizables. Estas cimbras delirantes se trataban de auténticas obras de ingeniería sobre las que recaía gran parte del éxito —tanto estético como económico— del resultado final. Todos tenemos en mente los horrorosos complejos industriales que merodean en los alrededores de las grandes ciudades, con estrictas formas rectas huérfanas de cariño en la fase de diseño. Pues bien, Candela levantó naves industriales con una calidad estética que dejan en vergüenza no ya a dichos polígonos, sino a todo tipo de edificios singulares que sablean las arcas públicas.

Además de la fábrica textil High Life citada en la anterior entrega (figura 5), los diversos edificios que construyó para Bacardi en Cuautitlán (figuras 12 y 13) son una muestra clara de que se pueden construir obras funcionales, baratas, sencillas y bellas con un simple gesto de separar los bordes de los hypars generando gajos de lucernarios y transformando el espacio interior por completo. Esa maniobra tan audaz y sutil implicaba complejos cálculos porque en función del trazado del borde de los distintos hypars (o lo que es lo mismo, los planos de corte del contorno), los esfuerzos y el comportamiento de la estructura varían notablemente. Y ya comentamos que los numeritos había que hacerlos a manubrio: nada de ANSYS ni programas similares, aunque tal vez algo de RISAs pero refiriéndonos al sentido literal de la palabra y no al nombre comercial del software técnico.

Fig. 12. Planta embotelladora de Bacardi (1960), en Cuautitlán. Que levante la mano quien no haya estado en algún aeropuerto internacional que, en comparación, solo se pueda calificar de deplorable



Fig. 13. Animación incluida en la publicación “Félix Candela,  1910-2010″, donde se aprecian los elementos constitutivos de la estructura de la planta embotelladora

Curiosamente, en el mismo complejo de Barcardi, Mies van der Rohe fue el encargado de diseñar el edificio de oficinas, coexistiendo en una misma actuación dos vertientes arquitectónicas tan opuestas en lo aparente aunque cercanas en el concepto (el famoso lema de van der Rohe less is more); caras planas racionalistas frente a estructuras alabeadas, sin aditivos; prismas rectos Vs. hypars, pero sin elementos espurios. Distintas formas de afrontar el mismo objetivo con dispares resultados estéticos.

Fig. 14. Casa Farnsworth (1946) en Illinois, una de las obras más famosas de van der Rohe. En cierta ocasión le preguntaron que cómo hacía las cubiertas planas, y respondió: “con goteras”. No hay más preguntas, señoría

No obstante, aunque también es habitual encontrar en los trabajos de Candela estas bóvedas de hypars, habitualmente resolvía las edificaciones industriales con derivados más o menos complejos del paraguas de hypars. Sí, el dichoso paraboloide hiperbólico por todas partes… Parece un encasillamiento o una falta de recursos formales, pero son tantas las posibles combinaciones de los hypars que se generan estructuras que aparentan no tener nada que ver unas con otras. Aún así, si solo nos queda el refugio del “y tú, más”, ¿qué diríamos de la escuela racionalista, ese empacho de ángulos rectos? ¿Acaso no es más condenable el hecho de utilizar sistemáticamente losas planas de sección rectangular, desperdiciando la mayor virtud del hormigón armado (la adaptación a la forma del molde donde se vierte)?

Ahí lo dejo.

Republicano que no quema iglesias, sino que las construye

A pesar de formar parte del lado republicano durante la Guerra Civil, no hizo honor a la leyenda negra del bando sino que gran parte de su legado arquitectónico han sido  templos cristianos novedosos y fascinantes. Dejando abierta la puerta a la curiosidad del lector, reseñaré solo tres de estas obras: la capilla de la Medalla de la Virgen Milagrosa, la capilla de Santa Mónica y la capilla de San Vicente de Paúl; todas ellas compuestas de hypars, todas ellas con una gran capacidad expresiva.

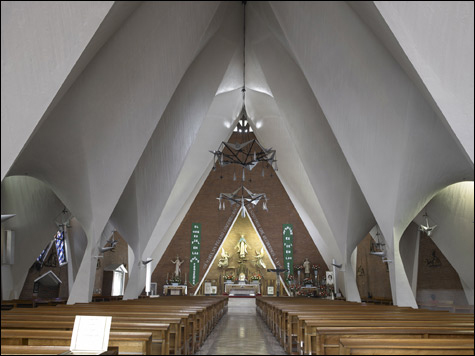

Fig. 13. Vista del interior la nave central de la capilla de la Medalla de la Virgen Milagrosa. Los hypars parecen telares suspendidos del techo

La capilla de la Medalla de la Virgen Milagrosa (1955), en Ciudad de México (figuras 7, 13 y 14), es tal vez la obra de la que Candela se sentía más orgulloso porque la consideraba suya de principio a fin (5). La edificación se genera a partir de hileras paraguas de hypars asimétricos de 4 cm de espesor (como casi todos los paraboloides hiperbólicos que ejecutó) que trazaban una planta clásica de tres naves.


Fig. 14. Animación de la capilla de la Medalla de la Virgen Milagrosa. Hecha a partir de paraguas de hypars inclinados de tal manera que al final no se sabe dónde acaba la cubierta y dónde comienza el pilar que lo sustenta


La capilla de Santa Mónica (1960), en San Lorenzo de Xochimancas (figuras 1, 15 y 16) presenta una planta menos tradicional al estar definida como la intersección de dos sectores circulares de ángulos conjugados y radios diferentes, situándose el único pilar de la estructura en el centro común de ambos sectores. El tratamiento de la luz en esta obra es sensacional.

Fig. 15. Detalle del pilar de la Capilla de Santa Mónica. Para una metáfora aún más perfecta, esta capilla debería estar consagrada en honor a la patrona de Zaragoza


Fig. 16. Exterior de la capilla de Santa Mónica durante su construcción. Se aprecian más claramente los segmentos de hypars que componen la estructura


Fig. 17. Plano de la Capilla de San Vicente de Paúl Y qué sencillo parece así dibujado

La capilla de San Vicente de Paúl (1959), en Coyoacán (figuras 17 y 18) es más sencilla y modesta que las anteriores, pero está ejecutada con una limpieza pasmosa: tres hypars parecen sostenerse en el aire, apoyándose de forma puntual en dos de sus vértices. La unión entre los hypars con barras metálicas se asemeja a las costuras que unen las mallas tesas de una cubierta tipo membrana.

Fig. 18. Como se puede comprobar, la cubierta de la capilla de San Vicente de Paúl está inspirada en las tocas de las monjas


Y aún hay más

Además de naves industriales y edificios de carácter religioso y, aunque también coqueteó (sin éxito) con la edificación residencial, sus obras más famosas, junto con el Pabellón de Rayos Cósmicos, son el Restaurante Los Manantiales y el Pabellón de los Deportes de los Juegos Olímpicos de 1968.

Fig. 19. L’Oceanografic de la Ciudad de las Artes y las Ciencias de Valencia (2002)

El restaurante Los Manantiales (1958) en Xochimilco (figura 20), es el papá de L’Oceanografic de Valencia (figura 19), para que nos entendamos. En ambos casos, el concepto es una cubierta generada por un hypar clonado cuatro veces en formato matriz polar. También comparten la idea de ser “una flor de ocho pétalos que se refleja en el agua”, pero decir ese tipo de cosas me… en fin, creo que ya me entienden. Como siempre, 4 cm de hormigón para salvar luces de unos 30 metros y cubrir un área total de unos 800 metros cuadrados. Otra revisión de esta estructura fue realizada por el ingeniero alemán Jörg Schlaich, en 1977 para la Federal Garden Fair de Sttutgart, con hormigón armado con fibra de vidrio y solo 12 mm de espesor. Al parecer, Schlaich llamó a Candela para enseñarle la obra y el arquitecto, tras subirse al vértice común de los ocho hypars y dar un par de botes para comprobar las flechas, con lágrimas en los ojos confesó estar emocionado por que sus ideas se hubieran sobrepasado y desarrollado de tal manera. Si han hecho cuentas se habrán percatado de que Candela tenía en aquel momento 67 años, y seguía subiéndose en los cascarones como si nada. Por otro lado, el arquitecto Frei Otto, quien curiosamente diseñó en 1957 una cubierta en cierto modo similar a Los Manantiales pero con mallas tesas (La fuente de la danza, en Colonia), dijo que la estructura de Schlaich era un auténtico insulto. Opiniones para todos los gustos; ahí va la mía: la elegancia de la estructura de Candela en Xochimilco no se ha vuelto a alcanzar en ninguna de esas estructuras.

Fig. 20. Restaurante Los Manantiales. El cascarón es bastante más delgado que en el L’Oceanografic, y el encuentro entre los hypars es suave y no prácticamente en arista como en el caso del edificio valenciano

El Pabellón de los Deportes de México D.F. (1968), construido con motivo de los Juegos Olímpicos de 1968 (figuras 21 y 22), es la obra más ambiciosa de Candela en el país norteamericano. En su momento dijimos que las luces de sus estructuras no iban más allá de 30 metros, distancia insuficiente para cubrir un recinto deportivo de estas características pero no para dejar de lado los paraboloides hiperbólicos: una jaula de barras de acero sustentan una red de paraguas de hypars, colocados en posición invertida, y forrados con chapas de cobre que da un aspecto final a la obra como de caparazón de tortuga biomecanoide. Lo que habitualmente estaba posado (comprimido), ahora está colgado (traccionado).

Fig. 21. Imagen utilizada como promoción de los Juegos Olímpicos de 1968 con el Pabellón de los Deportes como protagonista

Nota para fanáticos de Dan Brown, adoradores de la Cábala, masones de toda la vida o aficionados a la numerología en general: si no he contado mal (hipótesis altamente probable) creo que son 100 paraguas de hypars los que componen la cubierta. A ver qué significado le sacan a eso.

Fig. 22. Fotografía de la construcción del Pabellón de los Deportes donde se puede ver el tamaño relativo de los paraguas respecto a los operarios

El fin de los cascarones mexicanos

A finales de los años sesenta, las materias primas comenzaron a subir de precio y, aunque el hormigón y el acero que se utilizaban en la ejecución de los hypars no suponían grandes mediciones ni eran materiales exóticos (el hormigón tenía de resistencia 140 kg/cm2 y el acero solía ser una malla de 20×20 cm de diámetro modesto), las grandes cantidades de madera que se necesitaban para construir las cimbras empezaron a hacer inviables estas cubiertas. Finalmente, el golpe de gracia para los cascarones de hormigón fue la subida meteórica del salario mínimo, dejando de ser rentables para Cubiertas Ala los paraboloides hiperbólicos. Pocos años después, Candela dejó México para instalarse en Estados Unidos, donde continuó con su carrera profesional, aunque ya sin la misma repercusión (ni reconocimiento).

Acabemos con una sonrisa

Lejos de ser un señor de carácter arisco con calzoncillos fuertemente almidonados, se cuenta que Candela era un tipo muy simpático y desenvuelto. Y son numerosas las anécdotas que lo atestiguan. No duda en reírse de sí mismo como cuando, dentro de su sorprendentemente extenso y notable curriculum deportivo (6), fue campeón de España de saltos de esquí, en 1932, porque “fue el único que no se cayó al suelo”.

O hacer mofa del estatus y reconocimiento que había conseguido en el mundo de la arquitectura, como le cuenta por carta a un amigo: “Una vez situado en esta privilegiada situación, puedes permitirte el lujo de teorizar y filosofar y de que todas las tonterías que se te ocurran se consideren como santa palabra”.

El tipo de hombre que si lo eligen Papa, acaba la misa del Gallo diciendo que Dios no existe. Tuve un profesor que se vanagloriaba de haber ido a un congreso de mecánica de rocas con la intención de reventarlo, y lo logró a los pocos segundos de iniciar su ponencia dejando en entredicho todos los coeficientes empíricos que se iban a tratar durante aquellas jornadas. Lo relataba como el gran triunfo de su carrera. Supongo que una vez llegado a cierto estatus, epatar a los colegas de profesión es una afición tan respetable como cualquier otra.

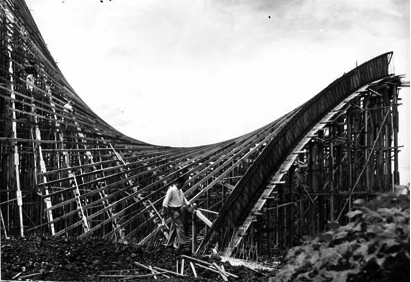

Fig. 23. Cimbra para la capilla de Lomas de Cuernavaca. ¡Más madera, es la guerra!

En otra ocasión, un derrumbe parcial durante las labores de descimbrado de la capilla de Lomas de Cuernavaca provocó el pánico entre operarios y colaboradores. Candela, con gran flema, quitó hierro al asunto, y desarmó a todos diciendo que para eso cobraba el doble por sus obras, porque a veces se caían y había que rehacerlas. Retocó el diseño y la estructura hoy en día se mantiene en pié; es más, en todo momento debería haber resistido (7) ya que probablemente se cayó por una mala ejecución.


Y sobre su propia vivienda, decía: “No me atrevo a enseñar (mi casa) a ningún arquitecto, pues todos esperan que yo viviera en alguna monstruosidad con techos alabeados y paredes de vidrio”. Cuando en realidad se trataba de “una casa de estilo mediterráneo, casi mora, para que rabien los arquitectos modernos (…) con ventanitas y todo”.

Sin duda, un arquitecto genial no solo en el manejo del hormigón armado.
